鍵和花鍵的公差配合及測量
時間：2015-01-25 08:09:09 作者：admin
鍵和花鍵聯接廣泛用于軸與齒輪、皮帶輪、飛輪、聯軸器、手輪等旋轉零件的聯接，以傳遞 扭矩、和運動，實現軸上零件的周向固定。有時也用作軸上傳動件的導向，如變速箱中的變速齒輪。

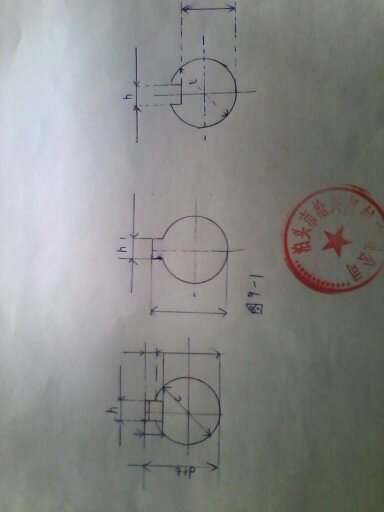

鍵又稱為單鍵，可分為平鍵、半圓鍵、和楔形鍵等幾種，其中平鍵又可分為普通平鍵和導向平鍵兩種。平鍵聯接中由鍵、 軸鍵槽和輪轂鍵槽等三部分組成，通過鍵的側面與軸鍵槽、輪轂鍵槽的側面相互接觸來傳遞扭矩。平鍵和鍵槽的斷面尺寸如圖9 —1所示
b為鍵和鍵槽的寬度，是配合尺寸，t和t1分別為軸鍵槽和輪轂鍵槽的深度，h為鍵的高度，它們?yōu)榉桥浜铣叽纾琩為軸和輪轂 的直徑。鍵的上表面和輪轂鍵槽間留有一定的間隙，以避免影響軸徑與輪轂孔徑所確定的配合性質。
